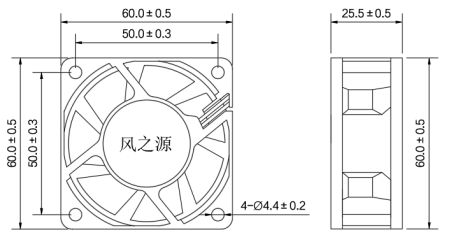

参考尺寸 ———————————————————————————

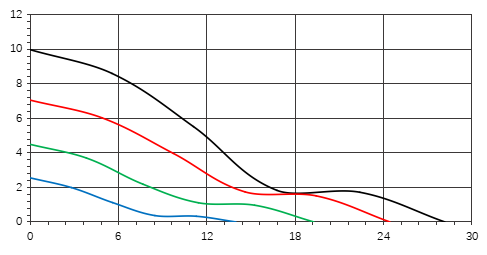

特性曲线 ————————————————————————————


 风压(InH2O
                                                                                                                 单位(mm)                                                                                                                     风量(CFM)

产品性能 ———————————————————————————

产品材质 ————————————————————————————

容许环境温度范围 : 工作时   : -20℃ ~ +80℃(滚珠)

外壳           :PBT塑料(黑色)UL94V-0

                                             -10℃ ~ +70℃(液压

扇叶           :PBT塑料(黑色)UL94V-0

                                             -15℃ ~ +65℃(含油

轴承           :滚珠 / 液压 / 含油

                              存放时   : -40℃ ~ +85℃

导线           :UL1007 AWG24 +:红 -:黑


                     * 其他要求请另行咨询。

预期寿命 ———————————————————————————

行业应用 ————————————————————————————

预期寿命                          : 40℃ 50, 000小时(滚珠)

适用于 : 开关电源,舞台灯光,自动化设备,充电桩,LED灯具,植物灯等。

                                         40℃ 30, 000小时(液压)


                                         40℃ 20, 000小时(含油)


                                         ※故障率10%(L10使用寿命)


产品规格 ——————————————————————————————————————————————————————————————

型号

额定电压

电压范围

电流

功率

转速

风量

风压

噪音

重量

VDC

VDC

 A

W

RPM

m³/min

CFM

mmAq

InH2O

dBA

g

FD6025B4U-AP002418~26.40.30 7.20 70001.0336.413.21 0.52 44.758
FD6025B4H-AP000.20 4.80 60000.8831.210.410.41 40.3
FD6025B4M-AP000.15 3.60 50000.7827.67.37 0.29 35.6
FD6025B4L-AP000.08 1.92 40000.6322.14.57 0.18 30.4
FD6025B2U-AP00126~140.40 4.80 70001.0336.413.21 0.52 44.7
FD6025B2H-AP000.28 3.36 60000.8831.210.410.41 40.3
FD6025B2M-AP000.20 2.40 50000.7827.67.37 0.29 35.6
FD6025B2L-AP000.10 1.20 40000.6322.14.57 0.18 30.4



· 如需下载此产品参数请在官网下载中心获取。


SH1.0端子 ————————————————MX1.25端子 ———————————————ZH1.5端子 ————————————————
PH2.0端子 ————————————————XH2.5端子 ———————————————2510端子 ————————————————
杜邦2.5端子 ———————————————SM2.5端子 ———————————————EH2.5端子 ————————————————
*  以上端子选择可能会产生附加费用以及装配变更,如所需端子未在列表中,请咨询我司专业人员。


FG测速功能 ————————————————————————————————————————————————————————————

说明:速度传感器利用霍尔传感器感应信号加以输出,风扇转动一圈,传感器输出两个完整的脉冲(见上图右侧波形图,即图中T0即为风扇转动一圈)。用以输出到系统中来检测风扇转速。
RD报警功能 ————————————————————————————————————————————————————————————

说明:锁死传感器使用频率较低,其工作状态请见波形图。在正常通电状态下:风扇正常运转时,传感器输出低电压(即集电极开启);当风扇停转后,传感器输出高电压(即集电极关闭)。

PWM调速功能 ——————————————————————————————————————————————————————————

说明:PWM,中文名为“脉宽调制”。即通过控制电路在一个固定频率的“开”和“关”时间(这种“时间”叫做占空比)来形成波形如右图的信号,通过改变输入的PWM信号的占空比,我们可以在一定范围内来控制风扇的转速,从而达到另风扇“按需调速”。


* 以上功能选择会产生附加费用以及装配变更。
