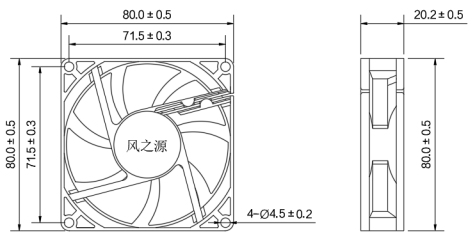

参考尺寸 ———————————————————————————

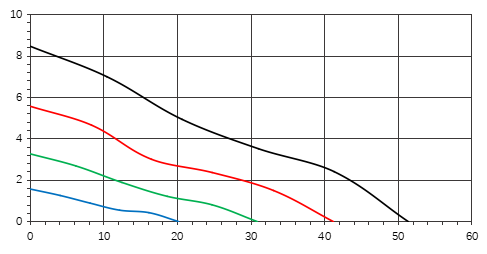

特性曲线 ————————————————————————————


         风压(mmH2O)

                                                                                                                 单位(mm)                                                                                                                     风量(CFM)

产品性能 ———————————————————————————

产品材质 ————————————————————————————

绝缘阻抗       :DC500V兆欧表测量,10MΩ以上

外壳           :PBT塑料(黑色)UL94V-0

绝缘耐压       :AC500V  1分钟

扇叶           :PBT塑料(黑色)UL94V-0

绝缘等级       :Class B

轴承           :滚珠轴承、液压轴承

容许环境温度范围 : 工作时   : -10℃ ~ +70℃(含油)

导线           :UL1007 AWG24  红:+  黑:-

                                             -20℃ ~ +80℃(滚珠)

                    * 其他要求请另行咨询。

                               存放时  : -20℃ ~ +75℃(含油)


                                             -40℃ ~ +85℃(滚珠)


预期寿命 ———————————————————————————

行业应用 ————————————————————————————

预期寿命                          : 40℃ 20, 000小时(含油)

适用于 : 显示屏、舞台灯光等。

                                         40℃ 50, 000小时(滚珠)


                                                 ※正常使用状态下


产品规格 —————————————————————————————————————————————————————————————

型号额定电压电压范围转速电流功率风量风压噪音曲线重量
VDCVDCRPMAWCFMM3/hmmH2OInchH2OdBA颜色g
FD8020B4U2412~26.450000.153.6051.3487.238.470.3348.5

64
FD8020B4H40000.092.1641.1669.935.570.2242.7

FD8020B4M30000.061.4430.8252.363.270.1335.1

绿

FD8020B4L20000.030.7220.1334.201.570.0626.3

FD8020B2U126~1450000.303.6051.3487.238.470.3348.5

FD8020B2H40000.202.4041.1669.935.570.2242.7

FD8020B2M30000.121.4430.8252.363.270.1335.1

绿

FD8020B2L20000.040.4820.1334.201.570.0626.3

FD8020B1U53.5~5.550000.452.2551.3487.238.470.3348.5

FD8020B1H40000.301.5041.1669.935.570.2242.7

FD8020B1M30000.201.0030.8252.363.270.1335.1

绿

FD8020B1L20000.100.5020.1334.201.570.0626.3


· 如需下载此产品参数请在官网下载中心获取。

SH1.0端子 ————————————————MX1.25端子 ———————————————ZH1.5端子 ————————————————
PH2.0端子 ————————————————XH2.5端子 ———————————————2510端子 ————————————————
杜邦2.5端子 ———————————————SM2.5端子 ———————————————EH2.5端子 ————————————————
*  以上端子选择可能会产生附加费用以及装配变更,如所需端子未在列表中,请咨询我司专业人员。


FG测速功能 ————————————————————————————————————————————————————————————

说明:速度传感器利用霍尔传感器感应信号加以输出,风扇转动一圈,传感器输出两个完整的脉冲(见上图右侧波形图,即图中T0即为风扇转动一圈)。用以输出到系统中来检测风扇转速。
RD报警功能 ————————————————————————————————————————————————————————————

说明:锁死传感器使用频率较低,其工作状态请见波形图。在正常通电状态下:风扇正常运转时,传感器输出低电压(即集电极开启);当风扇停转后,传感器输出高电压(即集电极关闭)。

PWM调速功能 ——————————————————————————————————————————————————————————

说明:PWM,中文名为“脉宽调制”。即通过控制电路在一个固定频率的“开”和“关”时间(这种“时间”叫做占空比)来形成波形如右图的信号,通过改变输入的PWM信号的占空比,我们可以在一定范围内来控制风扇的转速,从而达到另风扇“按需调速”。


* 以上功能选择会产生附加费用以及装配变更。
