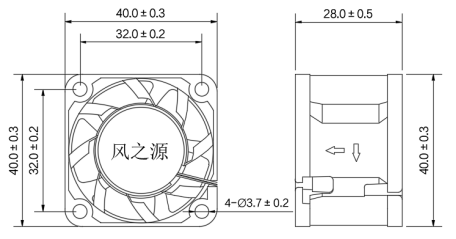

参考尺寸 ———————————————————————————

特性曲线 ————————————————————————————


         风压(mmH2O)

                                                                                                                 单位(mm)                                                                                                                     风量(CFM)

产品性能 ———————————————————————————

产品材质 ————————————————————————————

绝缘阻抗       :DC500V兆欧表测量,10MΩ以上

外壳           :PBT塑料(黑色)UL94V-0

绝缘耐压       :AC500V  1分钟

扇叶           :PBT塑料(黑色)UL94V-0

绝缘等级       :Class B

轴承           :滚珠轴承

容许环境温度范围 : 工作时   : -20℃ ~ +80℃(滚珠)

导线           :UL1571 AWG26  红:+  黑:-



                    * 其他要求请另行咨询。

                               存放时  : -40℃ ~ +85℃(滚珠)





预期寿命 ———————————————————————————

行业应用 ————————————————————————————

预期寿命                          : 40℃ 50, 000小时(滚珠)

适用于 : 车载冰箱、逆变器等。




                                                 ※正常使用状态下


产品规格 —————————————————————————————————————————————————————————————

型号额定电压电压范围转速电流功率风量风压噪音曲线重量
VDCVDCRPMAWCFMM3/hmmH2OInchH2OdBA颜色g
FD4028B4U2412~26.4100000.122.8813.7323.3313.660.5444.3 32
FD4028B4H2490000.092.1612.1220.5910.510.4141.6
FD4028B4M2480000.061.4410.7418.258.230.3238.5 绿
FD4028B4L2470000.040.969.6416.386.470.2535.2
FD4028B2U126~14100000.202.4013.7323.3313.660.5444.3
FD4028B2H1290000.161.9212.1220.5910.510.4141.6
FD4028B2M1280000.101.2010.7418.258.230.3238.5 绿
FD4028B2L1270000.070.849.6416.386.470.2535.2


· 如需下载此产品参数请在官网下载中心获取。

SH1.0端子 ————————————————MX1.25端子 ———————————————ZH1.5端子 ————————————————
PH2.0端子 ————————————————XH2.5端子 ————————————————2510端子 —————————————————
杜邦2.5端子 ———————————————SM2.5端子 ————————————————EH2.5端子 ————————————————
 以上端子选择可能会产生附加费用以及装配变更,如所需端子未在列表中,请咨询我司专业人员。


FG测速功能 ————————————————————————————————————————————————————————————

说明:速度传感器利用霍尔传感器感应信号加以输出,风扇转动一圈,传感器输出两个完整的脉冲(见上图右侧波形图,即图中T0即为风扇转动一圈)。用以输出到系统中来检测风扇转速。
RD报警功能 ————————————————————————————————————————————————————————————

说明:锁死传感器使用频率较低,其工作状态请见波形图。在正常通电状态下:风扇正常运转时,传感器输出低电压(即集电极开启);当风扇停转后,传感器输出高电压(即集电极关闭)。

PWM调速功能 ——————————————————————————————————————————————————————————

说明:PWM,中文名为“脉宽调制”。即通过控制电路在一个固定频率的“开”和“关”时间(这种“时间”叫做占空比)来形成波形如右图的信号,通过改变输入的PWM信号的占空比,我们可以在一定范围内来控制风扇的转速,从而达到另风扇“按需调速”。


* 以上功能选择会产生附加费用以及装配变更。
