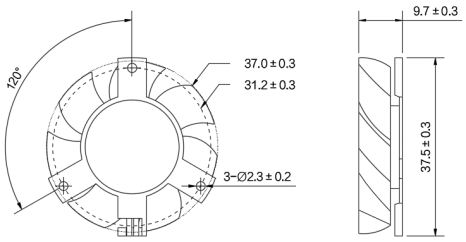

参考尺寸 ———————————————————————————

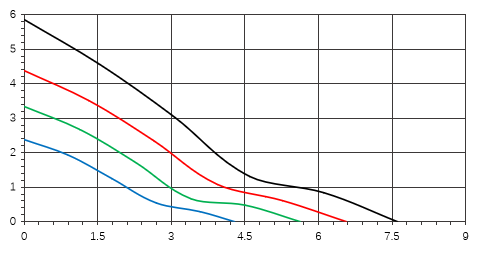

特性曲线 ————————————————————————————


         风压(mmH2O)

                                                                                                                 单位(mm)                                                                                                                     风量(CFM)

产品性能 ———————————————————————————

产品材质 ————————————————————————————

绝缘阻抗       :DC500V兆欧表测量,10MΩ以上

外壳           :PBT塑料(黑色)UL94V-0

绝缘耐压       :AC500V  1分钟

扇叶           :PBT塑料(黑色)UL94V-0

绝缘等级       :Class B

轴承           :滚珠轴承、含油轴承

容许环境温度范围 : 工作时   : -10℃ ~ +70℃(含油)

导线           :UL1571 26AWG  红:+  黑:-

                                             -20℃ ~ +80℃(滚珠)

                    * 其他要求请另行咨询。

                               存放时  : -20℃ ~ +75℃(含油)


                                             -40℃ ~ +85℃(滚珠)


预期寿命 ———————————————————————————

行业应用 ————————————————————————————

预期寿命                          : 40℃ 20, 000小时(含油)

适用于 : 主板等。

                                         40℃ 50, 000小时(滚珠)


                                                 ※正常使用状态下


产品规格 —————————————————————————————————————————————————————————————

型号

额定电压

电压范围

转速

电流

功率

风量

风压

噪音

曲线

重量

VDC

VDC

RPM

A

W

CFM

M3/h

mmH2O

InchH2O

dBA

颜色

g

FD4010B4U

24

12~26.4

8000

0.06

1.44

7.61

12.93

5.86

0.23

37.6

9

FD4010B4H

7000

0.05

1.20

6.57

11.16

4.38

0.17

31.3

FD4010B4M

6000

0.04

0.96

5.63

9.57

3.34

0.13

27.3

绿

FD4010B4L

5000

0.03

0.72

4.29

7.29

2.38

0.09

24.1

FD4010B2U

12

6~14

8000

0.10

1.20

7.61

12.93

5.86

0.23

37.6

FD4010B2H

7000

0.08

0.96

6.57

11.16

4.38

0.17

31.3

FD4010B2M

6000

0.06

0.72

5.63

9.57

3.34

0.13

27.3

绿

FD4010B2L

5000

0.04

0.48

4.29

7.29

2.38

0.09

24.1

FD4010B1U

5

3.5~5.5

8000

0.24

1.20

7.61

12.93

5.86

0.23

37.6

FD4010B1H

7000

0.16

0.80

6.57

11.16

4.38

0.17

31.3

FD4010B1M

6000

0.10

0.50

5.63

9.57

3.34

0.13

27.3

绿

FD4010B1L

5000

0.08

0.40

4.29

7.29

2.38

0.09

24.1


· 如需下载此产品参数请在官网下载中心获取。

SH1.0端子 ————————————————MX1.25端子 ———————————————ZH1.5端子 ————————————————
PH2.0端子 ————————————————XH2.5端子 ————————————————2510端子 —————————————————
杜邦2.5端子 ———————————————SM2.5端子 ————————————————EH2.5端子 ————————————————
 以上端子选择可能会产生附加费用以及装配变更,如所需端子未在列表中,请咨询我司专业人员。


FG测速功能 ————————————————————————————————————————————————————————————

说明:速度传感器利用霍尔传感器感应信号加以输出,风扇转动一圈,传感器输出两个完整的脉冲(见上图右侧波形图,即图中T0即为风扇转动一圈)。用以输出到系统中来检测风扇转速。
RD报警功能 ————————————————————————————————————————————————————————————

说明:锁死传感器使用频率较低,其工作状态请见波形图。在正常通电状态下:风扇正常运转时,传感器输出低电压(即集电极开启);当风扇停转后,传感器输出高电压(即集电极关闭)。

PWM调速功能 ——————————————————————————————————————————————————————————

说明:PWM,中文名为“脉宽调制”。即通过控制电路在一个固定频率的“开”和“关”时间(这种“时间”叫做占空比)来形成波形如右图的信号,通过改变输入的PWM信号的占空比,我们可以在一定范围内来控制风扇的转速,从而达到另风扇“按需调速”。


* 以上功能选择会产生附加费用以及装配变更。
